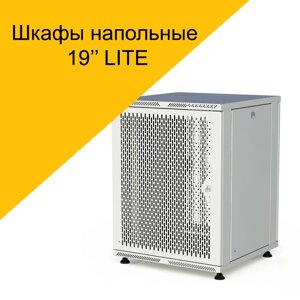

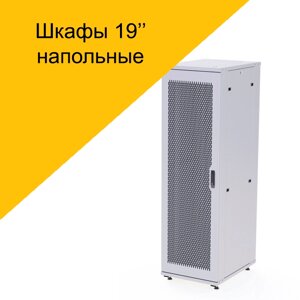

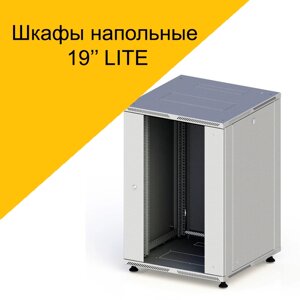

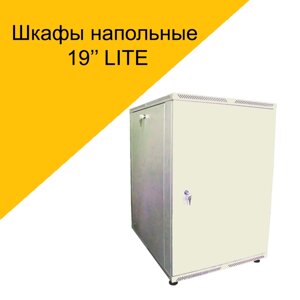

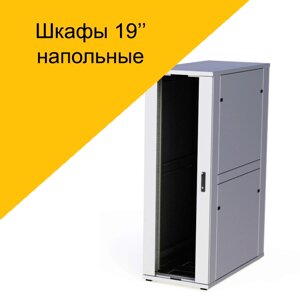

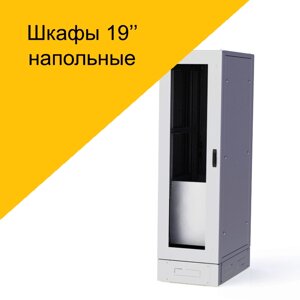

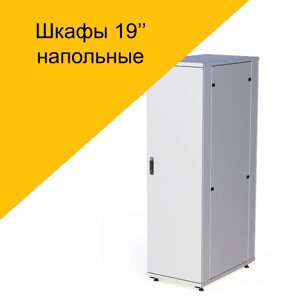

Напольные 19"

Что такое телекоммуникационный шкаф?

Телекоммуникационный шкаф – это специализированная металлическая конструкция, которая предназначена для эксплуатации разного рода телекоммуникационного оборудования. К ним относятся роутеры, модемы, оптические кроссовые системы, маршрутизаторы и коммутаторы, оборудования СКС и слаботочных систем, которое необходимо разместить на лестничных клетках, подвальных и чердачных помещениях, коридорах офисов а также в выделенных серверных помещениях

Способы монтажа 19" шкафа

По способу монтажа телекоммуникационные шкафы можно разделить на напольные и настенные. Проще всего использовать напольные шкафы, но они занимают значительную площадь в размещаемом помещении, что неудобно в ограниченном офисном пространстве. В шкафы могут устанавливаться полки, которые рассчитаны на различную нагрузку, обычно от 10- до 120 килограмм.

Настенные модели шкафов более универсальны и предусматривают возможность крепления на ровную вертикальную поверхность. Особенно актуально при эксплуатации настенных 19" шкафов в помещениях с ограниченной площадью.

По типу конструкции телекоммуникационные напольные шкафы можно разделить на разборные и сварные.  Сварная конструкция – прочнее разборных. Их тяжелее транспортировать (занимает много места, но легко проводить монтаж (шкаф уже собран и готов к монтажу оборудования). Такой вариант является предпочтительным для организации, которой требуется высокая статическая нагрузка, для размещения тяжёлого телеком. оборудования, с длительным сроком службы.

Какие аксессуары подходят к данным шкафам?

Внутри на 19 дюймовые направляющие размещаются полки, вентиляторы охлаждения, блоки розеток, кабельные органайзеры, крепежные комплекты, OHP и др. Главное особенность аксессуаров- это соответствие изделия 19 дюймовому стандарту ГОСТ 28601.2 (МЭК 297-2).

Часто задаваемые вопросы

Как выбрать телекоммуникационный шкаф?

При выборе стоит учитывать следующие параметры:

• высота;
• полезная глубина;
• ширина (обычно это 600мм, чуть реже - 800мм).

Полезная глубина также может варьироваться, например, 600мм, 800мм, 1000мм и 1200мм- это габаритная глубина шкафа, реально полезная глубина (место для размещения оборудования внутри шкафа) будет 500мм, 700мм, 900мм и 1100мм соответственно.

Далее важный параметр - это статическая нагрузка, которую может выдержать шкаф с установленным в него оборудованием.

Следующее, на что стоит обратить внимание, это тип двери.

Если нужен обзор (наблюдение за работой установленного оборудования)– используем дверь стекло.

Если необходима вентиляция – используем перфорированную дверь, которая так же может быть выполнена с различной степенью перфорации, указывается в процентах).

Если нужна защита или нет необходимости контролировать работу, оборудования  – используем металлическую дверь.

Как заземлить телекоммуникационный шкаф?

Все шкафы в стандартной комплектации оснащаются комплектом заземления, т.е. все металлические части телекоммуникационного напольного шкафа имеют шпильки заземления и соединяются между собой заземляющими проводами. При монтаже необходимо лишь установить медную шину заземления (поставляется отдельно) и соединить с ней все элементы шкафа, в том числе и корпуса установленного оборудования. Сама шина подключается к контуру заземления в здании к ГЗШ.

Какой высоты выбрать шкаф?

Для правильного выбора высоты шкафа необходимо рассчитать высоту устанавливаемого в шкаф оборудования в юнитах. 1U = 44,45мм.

Оборудование, которое не устанавливается (не имеет) юнитового крепления, рассчитывается путем установки на полку (выдвижная, стационарная, консольная), которая крепится на направляющие и не забирает юнит-пространства, с прибавлением высоты самого оборудования.

Таким образом, Вам будет понятно, какой высоты нужен шкаф.

Например: 1U коммутатор – 1 шт, 2U патч-панель – 2 шт, компьютер высотой 400мм переводим в U 400мм/44,45 = 8,99 (окр.9U).

Также не нужно забывать, что необходимо оставлять некоторый запас по высоте в 2U.

Итого: Необходим шкаф (12U + 1 полка+ 2U запас)= 14U. Ближайший стандартный по высоте шкаф 15U.

Какие существуют рекомендации по расположению оборудования внутри шкафа.

Тяжелое оборудование лучше устанавливать внизу и не пренебрегать вентиляцией. Вентиляционные модули обычно устанавливаются в крышу шкафа, так же есть модели располагающиеся в юнитовом пространстве. Если стоит патч-панель или же оптический кросс, то полезным было бы установить кабельный органайзер для укладки патч-кордов и подводящих кабелей
